کابل مفتول NYY یکی از پرکاربردترین کابلهای قدرت در پروژههای ساختمانی، صنعتی و تأسیساتی است که بهدلیل ساختار مقاوم، ایمنی بالا و تطبیقپذیری با شرایط محیطی مختلف، جایگاه ویژهای در صنعت برق دارد. در این مقاله، با رویکرد کاملاً تخصصی ، به بررسی ساختار، مشخصات فنی، کاربردها، مزایا، استانداردها و نکات مهم خرید کابل NYY میپردازیم.
معرفی کابل NYY
کابل NYY یکی از رایجترین کابلهای قدرت با هادی مسی مفتولی است که برای انتقال برق در نصبهای ثابت طراحی شده و بهطور گسترده در پروژههای ساختمانی، صنعتی و زیرساختی مورد استفاده قرار میگیرد. این کابل با برخورداری از عایق و روکش PVC، مقاومت مناسبی در برابر رطوبت، فشارهای مکانیکی و شرایط محیطی دارد و برای نصب در داخل ساختمان، زیرزمین، کانالهای کابل و مسیرهای مشخص گزینهای ایمن و قابلاعتماد محسوب میشود. ترکیب ساختار ساده، استانداردهای تولید معتبر و عملکرد پایدار، کابل NYY را به انتخابی متداول برای سیستمهای برق فشار ضعیف تبدیل کرده است.

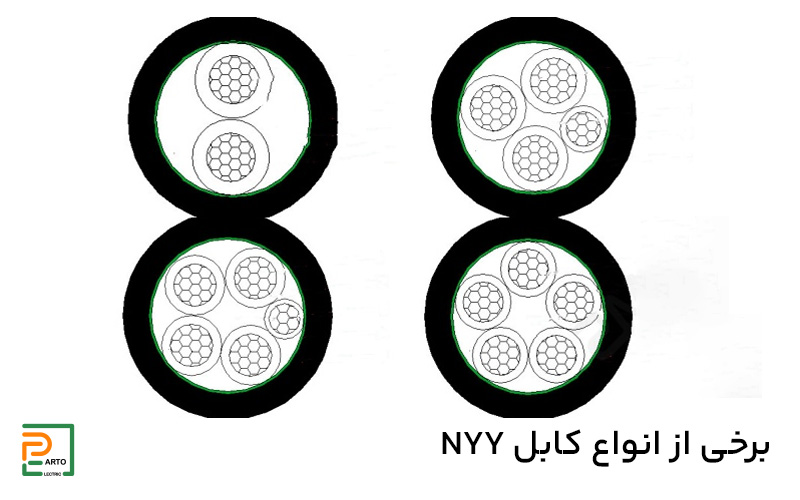

ساختار کابل NYY
شناخت ساختار کابل NYY، اولین گام برای انتخاب صحیح آن در پروژههای برقرسانی است. این کابل بهطور کلی از اجزای زیر تشکیل میشود:
-
هادی (Conductor):
هادی کابل NYY از مس آنیلشده با کلاس 1 (مفتولی) ساخته میشود. استفاده از مس خالص باعث هدایت الکتریکی بالا، افت ولتاژ کمتر و طول عمر بیشتر کابل میشود. -
عایق (Insulation):
عایق هر رشته از جنس PVC نوع A است که مقاومت مناسبی در برابر حرارت، رطوبت و فشارهای مکانیکی دارد. -
غلاف بیرونی (Sheath):
روکش نهایی کابل نیز از PVC نوع ST1 یا ST2 تولید میشود که نقش اصلی آن حفاظت کابل در برابر ضربه، رطوبت، مواد شیمیایی و شرایط محیطی است.
همین ترکیب ساده اما مهندسیشده باعث شده کابل NYY برای نصب ثابت در شرایط مختلف، انتخابی مطمئن باشد.
مشخصات فنی کابل NYY
کابلهای مفتول NYY بر اساس استانداردهای معتبر بینالمللی و ملی تولید میشوند. مهمترین مشخصات فنی این کابل عبارتاند از:
-
ولتاژ نامی: 0.6/1 کیلوولت
-
دمای مجاز کارکرد:
-
در حالت نصب ثابت: تا 70 درجه سانتیگراد
-
در حالت اتصال کوتاه: تا 160 درجه سانتیگراد (در بازه زمانی محدود)
-
-
جنس هادی: مس مفتول (Class 1)
-
نوع عایق و روکش: PVC
-
تعداد رشته: تکرشته، دو رشته، سه رشته، چهار رشته و بیشتر
-
سطح مقطع: معمولاً از 1.5 میلیمتر مربع تا 240 میلیمتر مربع (بسته به کاربرد)
این مشخصات باعث میشود کابل NYY برای انتقال انرژی الکتریکی در فشار ضعیف، گزینهای استاندارد و ایمن باشد.
کاربردهای کابل مفتول NYY
یکی از دلایل محبوبیت کابل NYY، دامنه وسیع کاربردهای آن است. این کابل در پروژههای مختلف بهصورت گسترده استفاده میشود:
-
سیمکشی اصلی ساختمانهای مسکونی، تجاری و اداری
-
تغذیه تابلوهای برق و تابلوهای توزیع
-
نصب در زیرزمین، داخل کانال کابل و لولههای محافظ
-
پروژههای صنعتی با نیاز به کابلکشی ثابت
-
تأسیسات شهری و زیرساختهای برقرسانی
نکته مهم این است که کابل NYY برای نصب ثابت طراحی شده و برای کاربردهای متحرک یا انعطافپذیر توصیه نمیشود.
تفاوت کابل NYY با کابلهای مشابه
در بازار سیم و کابل، محصولات متنوعی با نامها و کاربردهای نزدیک به NYY وجود دارد. آشنایی با تفاوتها، ریسک انتخاب اشتباه را کاهش میدهد.
-
تفاوت NYY با NYAF:
کابل NYAF دارای هادی افشان است و انعطافپذیری بالاتری دارد، درحالیکه NYY مفتولی بوده و برای نصب ثابت مناسبتر است. -
تفاوت NYY با NAYY:
در کابل NAYY، هادی از آلومینیوم ساخته میشود. این کابل ارزانتر است اما هدایت الکتریکی کمتر و سطح مقطع بزرگتری نسبت به NYY مسی نیاز دارد. -
تفاوت NYY با کابلهای زرهدار:
کابلهای زرهدار برای شرایط مکانیکی بسیار سخت استفاده میشوند، در حالی که NYY برای شرایط عادی تا نیمهسخت طراحی شده است.
مزایای کابل مفتول NYY
استفاده از کابل NYY مزایای متعددی برای مجریان و کارفرمایان پروژههای برق دارد:
-
هدایت الکتریکی بالا بهدلیل استفاده از مس خالص
-
طول عمر بالا در نصبهای ثابت
-
مقاومت مناسب در برابر رطوبت و شرایط محیطی
-
ایمنی بالا و کاهش ریسک اتصال کوتاه
-
تنوع در سایز و تعداد رشته برای کاربردهای مختلف
-
سهولت نصب در مسیرهای مشخص و ثابت
این مزایا باعث شده کابل NYY بهعنوان یک انتخاب اقتصادی و مطمئن در بسیاری از پروژهها شناخته شود.
جدول انواع کابل مفتول NYY
| نوع کابل NYY | تعداد رشته | سطح مقطع (میلیمتر مربع) | کاربرد رایج |
|---|---|---|---|
| NYY 1× | تکرشته | 1.5 تا 240 | خطوط اصلی برق، تابلوها، ارت و تغذیه تجهیزات |
| NYY 2× | دو رشته | 1.5 تا 70 | مدارهای تکفاز، روشنایی و مصرفکنندههای سبک |
| NYY 3× | سه رشته | 1.5 تا 120 | برق سهفاز بدون نول، موتورهای صنعتی |
| NYY 4× | چهار رشته | 1.5 تا 120 | برق سهفاز بههمراه نول |
| NYY 5× | پنج رشته | 1.5 تا 120 | برق سهفاز کامل (سه فاز + نول + ارت) |
| NYY چندرشته خاص | 7 رشته و بیشتر | طبق سفارش | کاربردهای صنعتی و پروژههای خاص |
نکته تکمیلی
انتخاب نوع کابل NYY باید بر اساس جریان مصرفی، نوع شبکه برق (تکفاز یا سهفاز)، شرایط نصب و استاندارد پروژه انجام شود. در پروژههای حساس، محاسبه سطح مقطع توسط کارشناس برق ضروری است.
استانداردهای تولید کابل NYY
کیفیت واقعی کابل NYY به رعایت استانداردهای تولید وابسته است. کابلهای معتبر معمولاً بر اساس استانداردهای زیر تولید میشوند:
-
IEC 60502-1
-
VDE آلمان (در برخی برندها)
در هنگام خرید، بررسی نشان استاندارد، مشخصات چاپشده روی روکش کابل و اعتبار برند تولیدکننده اهمیت زیادی دارد.
جدول راهنمای انتخاب کابل NYY بر اساس آمپر
| سطح مقطع کابل NYY (mm²) | حداکثر جریان مجاز تقریبی (آمپر) | کاربرد رایج |
|---|---|---|
| 1.5 | 16–18 A | روشنایی، مصرفکنندههای سبک |
| 2.5 | 20–25 A | پریزها، تجهیزات خانگی |
| 4 | 28–32 A | کولر، پمپهای سبک |
| 6 | 36–40 A | تابلوهای فرعی، موتورهای کوچک |
| 10 | 50–55 A | خطوط تغذیه اصلی واحدها |
| 16 | 65–75 A | تابلو برق اصلی، مصرف صنعتی سبک |
| 25 | 85–95 A | موتورهای سهفاز، تغذیه صنعتی |
| 35 | 110–125 A | خطوط قدرت نیمهسنگین |
| 50 | 140–160 A | تغذیه اصلی ساختمان یا کارگاه |
| 70 | 175–195 A | پروژههای صنعتی سنگین |
| 95 | 210–230 A | خطوط توزیع برق |
| 120 | 250–270 A | زیرساختهای صنعتی |
| 150 | 290–320 A | مصرفهای سنگین و دائم |
| 185 | 340–360 A | شبکههای برق صنعتی |
| 240 | 400–420 A | خطوط قدرت اصلی |
نکته مهم فنی
مقادیر آمپر فوق تقریبی هستند و بر اساس شرایط استاندارد نصب (نصب ثابت، دمای محیط نرمال و کابل مسی NYY) محاسبه شدهاند. عواملی مانند دمای محیط، نحوه نصب (داخل لوله، سینی کابل، دفنی)، طول مسیر و ضریب همزمانی میتوانند جریان مجاز واقعی را تغییر دهند.
نکات مهم در خرید کابل مفتول NYY
برای خرید کابل NYY مناسب پروژه، توجه به چند نکته کلیدی ضروری است:
-
انتخاب سطح مقطع مناسب بر اساس جریان مصرفی
-
بررسی اصل بودن کابل و مشخصات درجشده روی روکش
-
توجه به شرایط محیطی نصب (رطوبت، دما، مسیر کابلکشی)
-
خرید از تأمینکننده معتبر با امکان مشاوره تخصصی
-
توجه به قیمت روز مس و نوسانات بازار سیم و کابل
انتخاب اشتباه کابل میتواند منجر به افزایش تلفات انرژی، کاهش ایمنی و حتی خرابی تجهیزات شود.
قیمت کابل مفتول NYY به چه عواملی بستگی دارد؟
قیمت کابل مفتول NYY ثابت نیست و تحت تأثیر عوامل مختلفی قرار دارد، از جمله:
-
قیمت جهانی مس
-
سطح مقطع و تعداد رشتهها
-
برند و کارخانه تولیدکننده
-
استاندارد و کیفیت مواد اولیه
-
نوسانات بازار و شرایط عرضه و تقاضا
به همین دلیل، در بسیاری از پروژهها استعلام قیمت بهروز و مشاوره قبل از خرید، اقدامی ضروری محسوب میشود. شما میتوانید با مراجعه به صفحه این محصول در سایت یا تماس با واحد فروش از قیمت روز اطلاع حاصل کنید.
جمعبندی
کابل مفتول NYY یکی از مطمئنترین گزینهها برای انتقال برق در نصبهای ثابت است. ساختار ساده اما استاندارد، هدایت الکتریکی بالا، ایمنی مناسب و تنوع کاربرد، این کابل را به انتخابی رایج در پروژههای ساختمانی و صنعتی تبدیل کرده است. با شناخت دقیق مشخصات فنی و رعایت اصول خرید، میتوان از عملکرد پایدار و طول عمر بالای این کابل بهرهمند شد.
خرید کابل مفتول NYY از پرتو الکتریک
در سایت پرتو الکتریک، انواع کابل مفتول NYY از برندهای معتبر بازار با تضمین اصالت و مشاوره تخصصی ارائه میشود. برای دریافت قیمت روز، انتخاب سطح مقطع مناسب و ثبت سفارش، میتوانید با کارشناسان فروش پرتو الکتریک تماس بگیرید تا بهترین گزینه متناسب با نیاز پروژه به شما پیشنهاد شود.
پرسشهای متداول کابل مفتول NYY
کابل مفتول NYY چیست؟
کابل NYY یک کابل قدرت با هادی مسی مفتولی و عایق PVC است که برای انتقال برق در نصبهای ثابت مورد استفاده قرار میگیرد. این کابل معمولاً در ساختمانها، تأسیسات صنعتی و زیرساختهای برق فشار ضعیف به کار میرود.
کابل NYY برای چه نوع نصبی مناسب است؟
کابل NYY مخصوص نصب ثابت طراحی شده و برای استفاده داخل ساختمان، زیرزمین، کانال کابل، سینی کابل و مسیرهای مشخص مناسب است. استفاده از آن در کاربردهای متحرک توصیه نمیشود.
تفاوت کابل NYY با کابل افشان چیست؟
کابل NYY دارای هادی مفتولی است و انعطافپذیری کمتری نسبت به کابلهای افشان دارد، اما در عوض برای نصبهای دائمی، استحکام مکانیکی و پایداری بیشتری ارائه میدهد.
آیا کابل NYY برای دفن مستقیم در خاک مناسب است؟
در شرایط معمول، کابل NYY را میتوان در خاک دفن کرد، اما برای افزایش طول عمر و ایمنی، استفاده از لوله یا کانال محافظ توصیه میشود؛ بهویژه در خاکهای مرطوب یا خورنده.
حداکثر ولتاژ قابل تحمل کابل NYY چقدر است؟
ولتاژ نامی کابل NYY برابر با 0.6/1 کیلوولت است و برای شبکههای برق فشار ضعیف طراحی شده است.
سطح مقطع مناسب کابل NYY چگونه انتخاب میشود؟
انتخاب سطح مقطع به عواملی مانند جریان مصرفی (آمپر)، طول مسیر، نوع مصرفکننده و شرایط نصب بستگی دارد. استفاده از جدول انتخاب کابل بر اساس آمپر یا مشاوره با کارشناس برق توصیه میشود.
آیا کابل NYY برای مصارف صنعتی مناسب است؟
بله، کابل NYY در بسیاری از پروژههای صنعتی سبک تا نیمهسنگین برای تغذیه تابلوها، موتورهای الکتریکی و خطوط قدرت استفاده میشود.
قیمت کابل مفتول NYY به چه عواملی بستگی دارد؟
قیمت کابل NYY به قیمت روز مس، سطح مقطع، تعداد رشتهها، برند تولیدکننده و نوسانات بازار سیم و کابل بستگی دارد.
چگونه از اصل بودن کابل NYY مطمئن شویم؟
بررسی مشخصات چاپشده روی روکش کابل، نشان استاندارد، برند کارخانه و خرید از فروشنده معتبر، مهمترین راههای تشخیص کابل اصل هستند.
آیا امکان مشاوره قبل از خرید کابل NYY وجود دارد؟
بله، در پرتو الکتریک امکان دریافت مشاوره تخصصی برای انتخاب کابل NYY متناسب با نیاز پروژه و استعلام قیمت روز فراهم است.
